仪器简介:
广泛用于橡胶、塑料、鞋底等材料的耐磨性能的测定。 对已成形成件上的样品,若有足够的试验面积亦可直接采样。
试样原理:
在规定的接触压力和一定的面积上,测定圆柱形橡胶试样在一定级别的砂布上和一定的距离内进行摩擦而产生的磨耗量。磨耗是在圆柱形试样的一端产生。砂布包贴在旋转滚筒的表面,试样紧压在带有砂布的辊筒上,使试样沿辊筒横向移动。
功能特性:
1.操作容易,取样简单。
2.研磨砂圈:以60号之砂纸(尺寸为400㎜宽×472.5㎜长,随机附2张),用双面胶将其固定于转轮上,其缝隙不可超过2㎜。
3.通铭试片夹持器:夹持试片用,不足可用粘贴方式。
4.荷重:握持器之本体重为2.5 N,另付2.5 N、5 N各1只可任意搭配使用。
5.试件转动齿条:使试件作自转之转动。

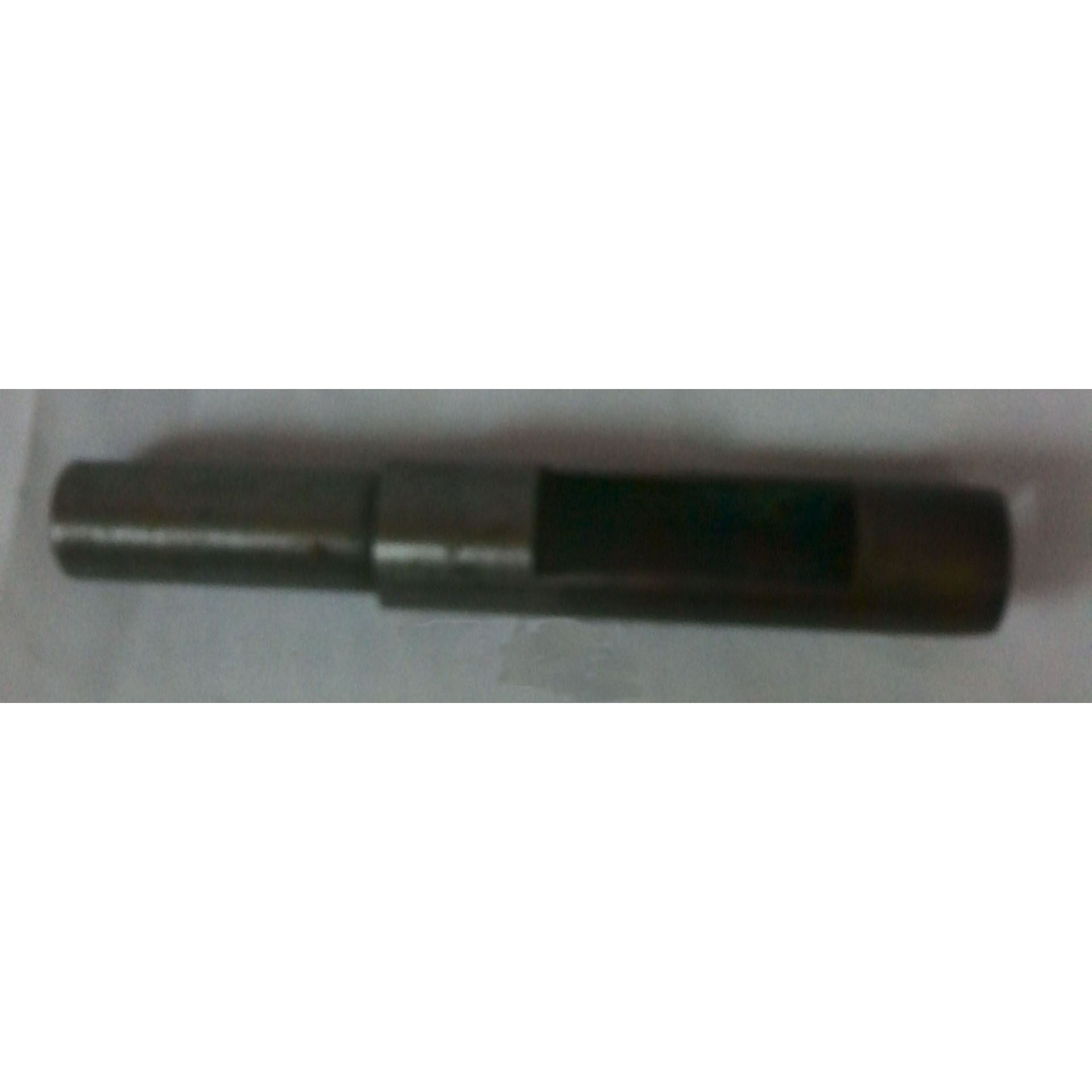

6.圆形裁刀:用来切出16 ㎜之直径之试片,握把为13 ㎜,可配合一般钻孔机使用。技术参数:
1.试样规格:圆柱形,φ16±0.2 mm,厚度6~10 mm
2.试样移动速度:每转 4.2±0.04 mm
3.辊筒规格:直径150±0.2 mm,长500 mm
4.旋转速度:40±1 rpm
5.砂布规格:粒度为#60的氧化铝组成
6.磨耗行程:40±0.2 m(即84 r)
7.垂直作用力:5±0.1 N,10±0.2 N, 20±0.4 N
8.倾角:试片支撑轴与滚轮垂直夹角,3°
9.通铭重量:55 kg
10.电源:AC 220V,50 Hz
依据标准:
EN ISO 20344,GB/T 20991,GB/T 9867,ISO 4649,DIN 53516 ,GB 20265,GB 20266,QB/T 2884,ISO 20871,ASTM D5963,SATRA TM174,BS 903,BS EN 12770,JIS K6264,JIS K6369等
订货信息
货号
描述
●标配 / 〇选配
TN1138
主机
●
1138-1
P60# 标准砂布(2张/包)
1138-2
标准裁刀(1把)
2.5 N
2.5 N荷重(1个)
5 N
5 N荷重(1个)
通用
吸尘器
1138-3
小型钻孔机
〇
DIN 53516
标准胶(181×181×8 mm)
